Sissejuhatus

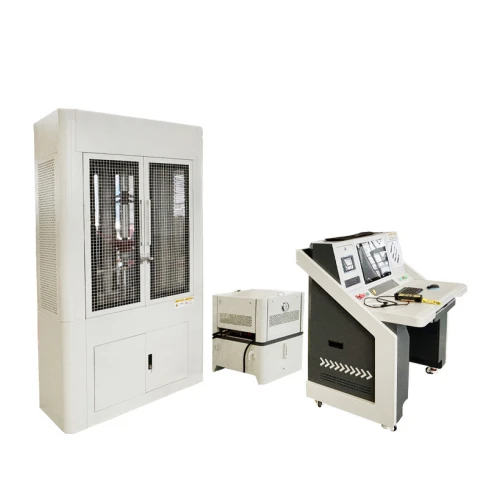

Kason-L seeria isolaatori testimismasin sobib portselanist isolaatorite, klaasi isolaatorite ja vedrustusalaatorite samaaegseks mehaaniliseks koormuseks ja kõrgepinge testimiseks.
Mehaaniliste ja elektriliigese testi standardite põhjal ning koos tegelike toimingutega lahendati kõrgepinge elektrienergia rakendamisel mehaaniliste testide automaatse läbiviimise raskus. Ahelate ja juhtnuppude optimeerimise kaudu viidi edukalt läbi 100kV automaatsete mehaaniliste testid (praegu tavaliselt kasutatav kõrgeim pinge on 70 kV) ning samal konsoolil kontrollitakse kõrgepinget ja mehaanilist juhtimist. Pärast jõu väärtuse parameetrite ja pingeparameetrite seadmist programmis rakendatakse automaatselt mehaanilist koormust ja pinget. Käsitsi sekkumist enam ei nõuta. Pingeparameetrid ja mehaanilised parameetrid kuvatakse samal programmi liidesel. Seade ühendatakse mehaanilise juhtimisega, selle asemel, et jaguneda kaheks eraldi seadmeks.
Juhtimissüsteemi komponendid kasutavad tuntud komponente nagu Schneider ja Siemens ning on sisemiselt optimeeritud suurepinge häirete jaoks, et tagada stabiilne ja usaldusväärne andmeedastus.
Hüdrosüsteem võtab vastu imporditud Itaalia Athose servoventiile ja imporditud Itaalia Mazzucci kõrgsurvepumbasid vastusena kõrgepinge kasutamisele ning kasutab montaaži ajal isolatsioonimeetmeid, et tagada servoventiilide töö täpsus.
Peamootor võtab vastu suletud kaitsekatte, esi- ja külgedele paigaldatud pleksiklaas ning manustatud terasvõrk, et hõlbustada vaatlust ja vältida portselani pritsimist. Kõrgepingeallika isoleerimiseks on peamootori, hüdraulikajaama ja trafo ümber üles seatud tara (umbes 1,5 meetri kõrgune). Kui tara uks avatakse, paigaldatakse aiauksele blokeeringu seade ning kõik mehaanilised osad ja seadmete kõrgepingeosad, mis ust ei sulge, ei saa alustada.
Oleme varustatud spetsiaalsete testtoodete, kuulipea ja kuulide pistikupesa ühenduse riistvaraga ning juhuslike hooldustööriistade kastidega iga mudeli jaoks.
Põhiparameeter peamastul
1. maksimaalne katsejõud: 600KN (60 tonni)
2. Testi jõu mõõtmisvahemik ja täpsus: 10-600KN, katsejõu täpsus: parem kui ± 1% (samaväärne 4 tasemega)
3. nihke mõõtmise vahemik ja täpsus: 300mm; ± 0,5%
4. maksimaalne kaugus venitavate lõualuude vahel (välja arvatud kolvi käik ja klamber): 1100 mm
5. ülemine ja alumine rõhuplaadi suurus: 204x204mm
6. Efektiivne katseruum (vahemaa) vasaku ja parema veeru vahel: vähemalt 830 mm
7. Maksimaalne kolvi käik: 300 mm
8. venituskiirus: 0-100mm/min
9
10. Mikroarvuti kontrollitud katsejõud ja muud kiiruse kontrollvahemik: 0,1 ~ 100%FS/min, kontrollvahemik: 2 ~ 100%FS
11. Peremeesstruktuur on ülemise külge kinnitatud hüdrauliline silindr, millel on mikroarvuti servokoormus.
12. Mikroarvuti kontrolli tehnilised parameetrid:
12.1. Testi jõu mõõtmise kuvamine osa:
(1). Mõõtmismeetod: kasutage katsejõu mõõtmiseks ülitäpseid koormusrakke
(2) .Test Force Display režiim: mikroarvuti ekraaniekraan
12.2 Nihke mõõtmise kuvaosa:
(1). Mõõtmismeetod: Kolvi nihke mõõtmiseks kasutage ülitäpset fotoelektrilist andurit
(2) .DisPlacement Display režiim: mikroarvuti ekraan
12.3 Automaatne juhtimisosa:
(1). Kontrollirežiim: mikroarvuti suletud ahela automaatne juhtimine/käsitsi avatud ahela juhtimine
(2). Automaatne juhtventiil: imporditud ülitäpsus ja suure ribalaiusega elektro-hüdrauliline servoventiil
(3). Kontrolli režiim:
A. Kiiruskiiruse kolb -löögi kontroll
b. Pidev kiiruse katsejõu kontroll
c. Automaatne tõmbekatse kontroll
Kõrgepinge osa:
13. Seadmete maht: 25kVa
14. Maksimaalne väljundpinge: 100kV
15. Trafo: kuiv tüüp
16. pinge täpsus: ± 1%
17. Ühendamise meetod: M56*4 niit
18. Aksessuaarid: üks spetsiaalne isolatsiooni testtoode, üks komplekt 16, 20, 24, 28, 32 kuulipea ja pistikupesa (M56*4), kokku viis komplekti
19.Tooalne seadmete kaal: umbes 5,5 tonni
20. Varustuse võimsus: 5,5kW
Standardid
1. GB/T 2611-2007 "Testimismasinate üldised tehnilised nõuded"
2. GB/T16491-2008 "Elektrooniline universaalne testimismasin"
3. GB/T 775.3-2006 "Isolelaatori testimismeetodid 3. osa: mehaanilised testimismeetodid"
4. GB/T21429-2008 "Õõnes komposiitisolaatorid välistingimustes ja siseruumides sise- ja siseruumides - määratlus, katsemeetodid, aktsepteerimiskriteeriumid ja projekteerimissoovitused"
5. GB11032-2010 "AC Gapless metalloksiidiperiood"
6. GB 8170-87 "Numbrilised ümardamisreeglid"
7. GB/T 1001,1-2003 "Ülevõrgu isolaatorid, mille nominaalne pinge on 1000 V-1. osa: portselani- või klaasist isolaatori komponendid vahelduvvoolu süsteemide määratlemiste, testimismeetodite ja kriteeriumide jaoks"
8. GB/T2611 "Testimismasinate üldised tehnilised nõuded"
9. GB228 "Metallilised materjalid toatemperatuuri tõmbekatse meetod"
10. GB/T2317.1-2008 "Elektrienergia liitmike katsemeetodid 1. osa: mehaaniline test"
11. GB/T1179 "ümmargune traadi kontsentriliselt keerdunud pealiisid"
Struktuur
Testimismasin koosneb peamiselt vertikaalsest peremehest, hüdraulilisest jaamast, elektrikonsoolist ja mikroarvuti juhtimissüsteemist.
1. vertikaalne host
Testimismasina põhikorpusel on neli kolonni, topeltkruvid ja kokku kuus kolonni koormuse kandmiseks. Kolonnide pind on kroomitud. Alus ja talad on valmistatud kvaliteetsest sepistatud terasest. Integreeritud sepistatud ja maapinnaga lüngaga hüdrauliline silindr.
Katse ajal moodustavad liikuv tala, peamine raam, hüdrauliline silindr ja hüdraulilise silindri alusplaadi raami pingestruktuuri. Et proovi testi ajal praguneda ja pritsida ja inimeste vigastada, paigaldatakse põhiraamile täielikult suletud metalli kaitsekatte. Pange terasvõrk ja pleksiklass, et pakkuda testi jälgimisel kõikehõlmavat kaitset.
Hüdraulilise silindri küljele paigaldatakse nihkemõõtmisseade, mida kasutatakse silindri löögi mõõtmiseks ja võib proovi deformatsiooni ligikaudu mõõta.
Õlirõhuandur paigaldatakse hüdraulilise silindri põhja ja seda kasutatakse õli rõhu mõõtmiseks.
